熔體泵法蘭常用的密封形式

　　法蘭是管道與設備連接中常見的一種零件結構，因其操作便捷、性能可靠,在諸多行業應用廣泛。在高溫熔體的化工及擠出行業，各設備和轉運管道的連接也主要是通過法蘭完成。根據不同的外形結構、密封面形式及連接焊口樣式，法蘭有多種分類，但主要結構基本為：兩片對應的法蘭盤、法蘭盤之間的密封墊片，并通過四周分布的螺栓進行鎖緊。

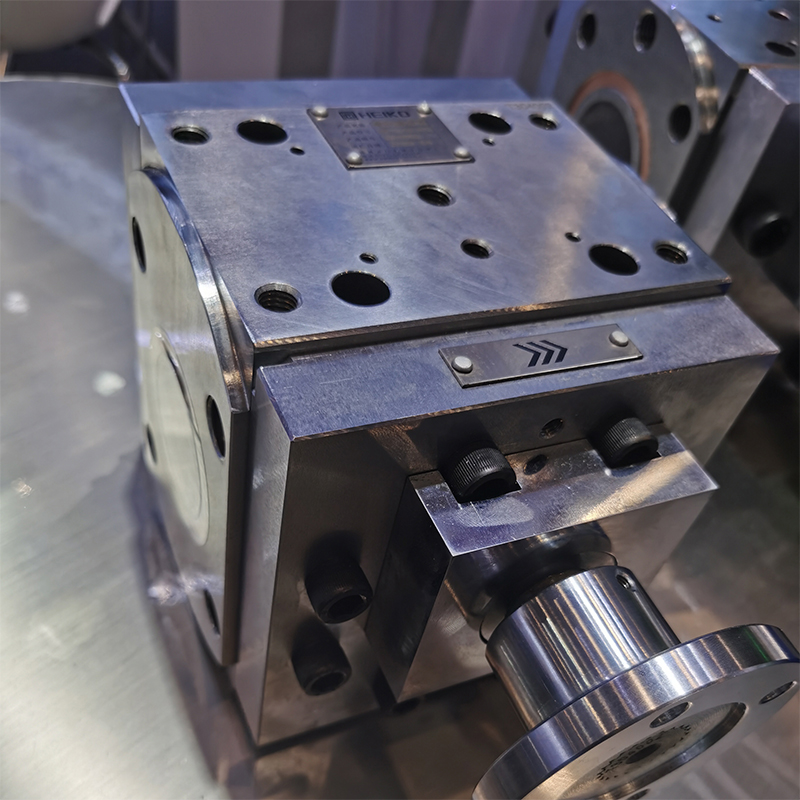

　　熔體齒輪泵多用于高溫高壓工況，通常輸送介質還具有一定的腐蝕性，連續的化工及擠出生產過程中非常注重設備的可靠性，為更好的滿足工況的需要，熔體齒輪泵常用的法蘭密封形式有：止口密封、金屬環密封、纏繞式墊片密封、齒形組合墊片密封。

　　一、止口密封

　　止口密封是一種取消墊片的密封樣式，結構是：一端法蘭開沉孔凹臺，另一端法蘭開與沉孔凹臺相對應的圓環凸臺，使用中通過凸臺頂面與凹臺底面鎖緊貼死完成密封。這種密封主要用于高粘的擠出行業，以兼顧密封及兩側法蘭相對定位的作用，省去了每次拆卸都更換法蘭墊片的困擾。安裝時可在密封面適當涂抹密封膠增強密封性，需特別注意在安裝階段保護密封面不受損傷。

　　二、金屬環密封

　　金屬環密封與止口密封類似，在結構上，將止口密封的密封凸臺與法蘭分離，法蘭凹臺內裝入質地相對更軟、高度高出凹臺深度的銅或不銹鋼金屬環，通常還在金屬環兩側密封面開出多道密封水線增強密封效果。金屬環可多次重復利用，改善了止口密封凸臺質地及損壞不易修復的缺點。

　　三、纏繞式墊片密封

　　纏繞式墊片是由“V”形或“W”形金屬帶及非金屬材質纏繞成的圓環密封圈，是半金屬密合墊中回彈性佳的墊片，適用于負荷不均勻、接合力易松弛、溫度與壓力周期性變化、有沖擊或震動的場合，還可以根據物料的腐蝕特性選取不同的金屬材質迎合需求。

　　四、齒形組合墊片密封

　　齒形墊片是一種金屬軟墊片，密封效果優于金屬平墊，一般用精密車床在金屬不銹鋼平墊片二面加工成同心的90度夾角波形鋸齒狀溝槽，根據不同介質，可選擇柔性石墨、PTFE、無石棉板或其它一些軟金屬粘貼在墊片二面，充分利用軟性覆蓋層的密封性以及金屬的強度、彈性好的優點，還兼有迷宮密封作用，相比之下，達到同樣密封效果墊片壓緊力較小。
